Vàlvula de bola Trunnion de fosa

Detalls del producte

La vàlvula de bola muntada per trunnion NSV s’utilitza àmpliament en el gasoducte de petroli, gas natural i les indústries de gas liquat, gas carbó, etc. com a element de control obert / proper. El disseny del segell de seient utilitza un segell suau de dos nivells i un segell de metall a metall únic per formar un segellat triple per garantir la fiabilitat del segell amb un parell obert / tancat petit i un fàcil funcionament. Per tant, és segur i lliure de manteniment fer servir aquesta sèrie de vàlvules de bola.

Aquest tipus de vàlvules té un avantatge de menys pes i rendibilitat amb el cos colat. És ideal per controlar amb freqüència el flux en fora de gasos de gran mida i alta pressió.

Estàndard aplicable
Estàndard de disseny: API 6D, ASME B16.34, BS 5351, API 608, MSS SP-72
Cara a cara: ASME B16.10, API 6D, EN 558
Brida final: ASME B16.34, DIN 2501
Finalització d'emmagatzematge: ASME B16.25
Inspecció i prova: API 598, API 6D

Gamma de productes
Mida: 2 "~ 48" (DN50 ~ DN1200)
Qualificació: ANSI 150lb ~ 2500lb
Materials de carrosseria: acer al carboni, acer inoxidable
Adorn: A105 + ENP, 13Cr, F304, F316
Funcionament: Palanca, Engranatges, Actuadors elèctrics, pneumàtics, hidràulics

Funcions de disseny
Port complet o port reduït

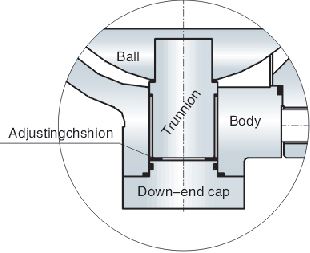

Pilota muntada per trunnion
Tija a prova de cop
Doble bloqueig i sagnat
Injecció de segellant d’emergència

CARACTERÍSTIQUES ESTRUCTURALS

1. Bloqueig doble i sagnat (DBB)
Quan la vàlvula es tanca i la cavitat mitjana es buida a través de la vàlvula de descàrrega, els seients amunt i avall bloquejaran independentment el fluid a l’entrada i la sortida per realitzar la funció de doble bloc. Una altra funció del dispositiu de descàrrega és que es pugui comprovar si hi ha alguna fuga durant la prova. A més, es poden rentar i descarregar els dipòsits dins del cos a través del dispositiu de descàrrega per reduir danys al seient per impureses del medi.

2. Dispositiu de segellat d’emergència
Les vàlvules de bola amb un diàmetre superior o igual a 6 ″ （DN150） estan dissenyades amb un dispositiu d'injecció de segellant a la tija i el seient. Quan l’anell del seient o l’anell O de la tija està danyat per accident, el dispositiu d’injecció del segellador pot injectar el segellant corresponent per evitar una fuita mitjana a l’anell i la tija del seient. Si cal, es pot utilitzar el sistema de segellat auxiliar per rentar i lubricar el seient per mantenir-ne la neteja.

3. Segellat únic (alleujament automàtic de pressió a la cavitat mitjana de la vàlvula)
Generalment s’utilitza l’estructura de segellat única, és a dir, només hi ha el segellat amunt. A mesura que s’utilitzen els seients de segellament carregats a l’amunt i a l’amunt de la molla independent, la sobre-pressió dins de la cavitat de la vàlvula pot superar l’efecte de preestrenyiment de la molla, de manera que el seient s’alliberi de la bola i es realitzi un alleujament automàtic de la pressió cap a la part avall. .
Cap amunt: Quan el seient es desplaça axialment al llarg de la vàlvula, la pressió P exercida sobre la part amunt (entrada) produeix una força inversa sobre A1. Com que A2 és superior a A1, A2-A1 = B1, la força de B1 empenyrà el seient cap a la bola i realitzarà un hermós sellament de la part amunt.

Costat avall: un cop la pressió Pb dins de la cavitat de la vàlvula augmenta, la força exercida sobre A3 és superior a la dels A4.As A3-A4 = B2, el diferencial de pressió B2 supera la força de la molla per aconseguir que el seient s’alliberi de la bola i realitzar un alleujament de pressió de la cavitat de la vàlvula cap a la part de sota. Després, el seient i la bola es segellaran de nou l’acció de la molla.

4. Segellat doble (pistó doble)
La vàlvula de bola de canalització de trunnion es pot dissenyar amb la doble estructura de segellat abans i després de la bola per a unes condicions especials de servei i requisits de l’usuari. La combinació de juntes tòbils d’anell O i acer inoxidable de grafit s’adopta entre el cos i l’adaptador, de manera que Les nostres vàlvules poden satisfer i superar els requisits d'emissions fugitives en una àmplia gamma d'aplicacions de pressió i temperatura. Les valves també són adequades per a instal·lacions superiors i subterrànies.

5. Estructura antiestàtica
La vàlvula de bola està dotada de l'estructura antiestàtica i adopta el dispositiu de descàrrega elèctrica estàtica per formar directament un canal estàtic entre la bola i el cos o formar un canal estàtic entre la bola i el cos a través de la tija, de manera que es descarrega l'electricitat estàtica. produeix un comportament de fricció durant l’obertura i el tancament de la bola i el seient a través de la canonada, evitant incendis o explosions que puguin causar-se una guspira estàtica i assegurant la seguretat del sistema.

6. Tija de l’extensió (opcional)
Pel que fa a les vàlvules incrustades, la tija d’extensió es pot subministrar si es necessita un funcionament a terra. La tija d'extensió està composta per tija, vàlvula d'injecció de segellant i vàlvula de drenatge que es pot estendre a la part superior per a la comoditat del seu funcionament. Els usuaris han d’indicar els requisits i la longitud de la tija d’extensió a l’hora de realitzar comandes.

FAQ

1.Q: Què pot proporcionar la marca de la vostra empresa?

R: Servei NSV o OEM

2. Q: Les vàlvules “NSV ” tenen subministrament a qualsevol usuari final de valor?

R: Sí, igual que PETROKIMIA GRESIK a Indonèsia, BP Iraq, ESFAHAN MOBARAKEH STEEL A Iran, etc.

3. Q: Quin és l'envàs per a l'enviament?

R: El seu cartró per a vàlvules petites (mostra) i caixa de contraplacat (no fumigar).
