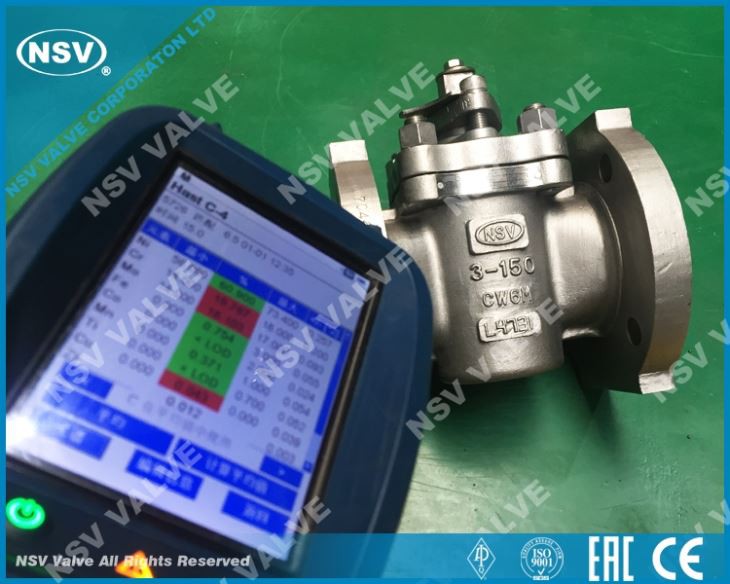

Vàlvula de presa de màniga CW6M

Les vàlvules de mànec NSV A494 CW6M són vàlvules amb "taps" cilíndrics o cònics que es poden girar a l'interior del cos de la vàlvula per controlar el flux a través de la vàlvula. Aquest material d'aplicació de la vàlvula de tap per processos de manipulació d'àcid oxidant, àcid fòrmic, anhidricde acètic i aigua de mar , també per a processos químics que manipulen fluor, això és amb una resistència superior en entorns oxidants, com el gas clor humit i el diòxid de clor; també resistència als clorurs orgànics i clàssics com l’àcid acètic i l’aigua de mar.

• Estàndard aplicable

Estàndard de disseny: API 599,6D, ASME B16.34
Cara a cara: ASME B16.10
Brida final: ASME B16.5
Extrems de soldadura per culata: ASME B16.25
Inspecció i prova: API 598, API 6D

• Gamma de productes
  Mida: 1/2 "~ 14" (DN15 ~ DN350)
  Qualificació: 150 lliures ~ 900LB

Material del cos: A494 CW6M

Material d’endoll: A494 CW6M
Màniga (seient) Material: PTFE
Funcionament: palanca, engranatges, elèctric, pneumàtic, hidràulic

• Funcions de disseny
  Port reduït o port complet
  Cos robust i resistent
  Gran obertura del port

No lubricat

CARACTERÍSTIQUES ESTRUCTURALS

Construcció de vàlvules endollades amb màniga

L’estructura bàsica és l’endoll, la funda, el cos. El mànec s’insereix i s’encarta dins del cos. S'insereix un connector a la funda. El mànec actua com un seient suau i envolta completament el tap que crea superfícies de segellat obert. A més, no permet cap espai mort en el trajecte del flux. L'endoll està girant de 90 graus. Quan està alineat amb el port del cos, el flux està obert. Quan el tap està girat de manera que el port de la connexió sigui perpendicular al port del cos, el flux queda bloquejat. El suport que es manté al connector estant en posició tancada, només es contindrà al port de l’endoll, i quan la vàlvula estigui oberta de nou, el flux s’enfonsarà. I no en queda.

El PTFE és un material plàstic, tot i que són materials d’enginyeria d’alt grau. Tots els plàstics estan sotmesos a fluxos freds; a un augment de volum de temperatura més gran, escapar a la zona de baixa pressió i no tornar a la seva posició original fins i tot després de treure la temperatura. Però, si es limiten, no fluirien. Límit superior i límit inferior, i llavis de port 360. La paret rebaixada actua com a absorció del volum inflat de PTFE quan augmenta el volum a causa de la temperatura.

La connexió es cònica. Disseny monolític. Baixant 1 mm es produiran vectors de pressió lateral. Ajustables. Sòlid no inestable, ja que depèn de la pressió. Els materials poden millorar-se perquè el connector només sigui millor resistent que la taxa de corrosió del cos.

El mànec també està cònic per acceptar la configuració del connector. S'adapten perfectament a l'espai buit creat pels llavis de port superior, inferior i de metall. Els materials de PTFE són prou rígids, prou resistents, elàstics. Resistent a la corrosió. Temperatura, pressió. Per a un entorn altament radioactiu, a temperatures més elevades, s’utilitzen diversos materials diferents.

FAQ

1. P: Teniu cap vàlvula en estoc?

R: Hi ha moltes vàlvules GGC (2 ”i dins) en estoc i que es poden lliurar en una setmana.

2. P: Teniu vàlvula personalitzada?

R: Sí, podem subministrar vàlvules personalitzades.

3. Q: Quin tipus de vàlvules fabriques?

R: Normalment fabriquem vàlvules fetes amb diversos materials com ferro fos / acer al carboni, acer inoxidable, acer aliatge i vàlvules industrials com ara bola, porta, globus, control, segell de manxa i ETC. Per obtenir informació detallada, consulteu "Descarregar> Catàleg electrònic)" de la pàgina principal.

4. Q: Quin és l’embalatge per a l’enviament?

R: El seu cartró per a vàlvules petites (mostra) i caixa de contraplacat (no fumigar).

5.Q: Què passa amb el calendari de lliurament?

R: El calendari de lliurament depèn del tipus de producte. Per tant, consulteu amb l'equip de vendes per obtenir un calendari específic de lliurament quan sol·liciteu pressupost. L’empresa fa un esforç per mantenir el calendari d’entrega, que és la promesa amb el client. L’empresa millorarà el vostre grau de satisfacció lliurant el producte necessari tan aviat com sigui possible.
